Нержавеющие металлорукава для выхлопных систем, РМВ

Нержавеющие металлорукава для выхлопных систем, РМВ

Рукава металлические вальцованные типа РМВ 2, РМВ 2Г, РМВ 4, РМВ 5 предназначены в первую очередь для организации отвода выхлопных газов, транспортировки газообразных сред, также для транспортировки сыпучих сред при температурах от -273°С до +650°С. Реже применяются для защиты электропроводки, кабелей, резиновых и прочих рукавов от механических повреждений.

Рукав металлический вальцованный состоит из несущей оболочки, и, в случае необходимости, наружной оболочки и концевой арматуры:

Несущая оболочка

Несущая оболочка представляет собой витой шланг, изготовленный из металлической ленты, которая в процессе производства профилируется и сворачивается по спирали в гибкий трубопровод. Соединение и уплотнение между витками спирали достигается за счёт замков различных типов. В качестве материалов для производства несущей оболочки РМВ могут применяться низкоуглеродистые ленты: стальная, нержавеющая, оцинкованная и др.

Принятые обозначения и схематические изображения профилей и замков для металлорукавов выхлопных систем:

2S-тип (РМВ 2, 2Г)	3S-тип (РМВ 4)

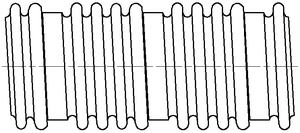

Гофровальцованные (РМВ 5)

Наружная оболочка
Для механической защиты поверхность рукава может оплетаться одним или двумя слоями металлической оплётки.

Концевая арматура
На концах рукава возможна установка концевой арматуры.

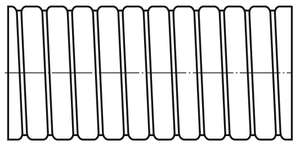

Рукав металлический вальцованный РМВ 2

Конструкция:	Вальцованный пластичный металлорукав, с 2S-образным замком между витками. Состояние поставки в сжатом положении. Допустимое отклонение от номинальной длины ± 5%.
Рукав:
Профиль:	Рукав металлический вальцованный РМВ 4 Конструкция: Вальцованный пластичный металлорукав с 3S-образным замком. Состояние поставки в сжатом положении. Допустимое отклонение от номинальной длины ± 5 %. Рукав: Профиль:   Рукав металлический гофровальцованный РМВ 5 Конструкция: Металлорукав пластичный, гофровальцованного типа, круглый. Допустимое отклонение от номинальной длины ± 5%. Рукав: Профиль:
